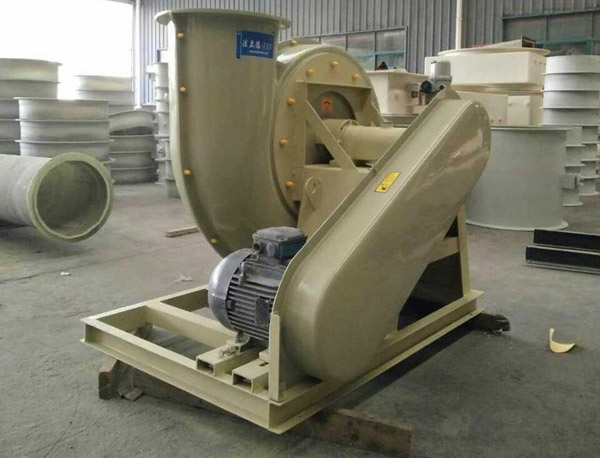

給風機轉子做動平衡,關鍵是找出葉輪輕點方位,并斷定所加平衡塊質量用作圖法找平衡,具體過程如下:

(1)敞開風機,穩定運行后,在很能反映風機振動情況的M點(如軸承座等),用測振儀測其振幅A0,記錄后停機

(2)將葉輪前盤(或后盤)圓周3等分,別離記作1點,2點,3點

(3)在1點處夾上預先制作好的夾塊P(根據風機葉輪巨細斷定其質量,一般為mp=150 g～300 g),重復過程1,測M點振幅A1

(4)替換夾塊P的方位到2點和3點,重復過程3,依次測得M點振幅A2,A3

(5)作圖以A0為半徑作圓,圓心為O,將該圓3等分,別離記作O1點,O2點,O3點;以O(shè)1為圓心,A1為半徑作弧;以O(shè)2為圓心,A2為半徑作弧;以O(shè)3為圓心,A3為半徑作弧上述3條弧線別離交于B,C,D三點

(6)作BCD的型心O4,O4 點即為輕點,連接OO4并延長交圓O于O5點,O5點即為加配重鐵塊的點側得OO4的長度為L,則O5點配重質量為 m配=mp×A0 /2L

(7)在風機葉輪前盤(或后盤)圓周上找出實踐O5點方位,將配重為m配鐵塊焊牢,至此,離心風機作動平衡完成
